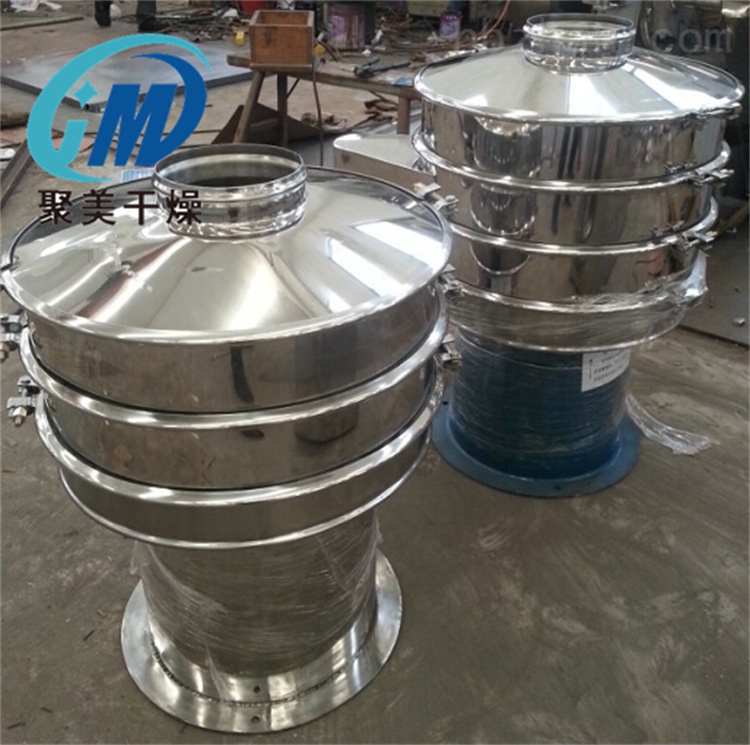

ZS系列振蕩篩的原理結構

信息來源：本站 | 發布日期： 2022-04-15 | 瀏覽量：

文章標簽：ZS系列圓形振蕩篩

原理

ZS系列振蕩篩，它是由馬達和主軸的橡膠繞性聯軸器，主軸兩端雙偏心激振重塊，懸吊篩箱和連接機座的“橡膠抗震架”三部分組成整個振蕩系統。振動器與機架以非線性橡膠撓性聯接，調整雙偏心激振重塊的不同的相位角，就能得到篩選不同原料的特性。那時物料不但受水平的離心力作用，而且受到垂直方向的作用，使物料形成復合運動軌跡，產生旅渦，相位角越大，旋渦越大。

結構

ZS系列振蕩篩，分單層敞口式和雙層密閉式兩種，單層敞口式篩，即普通型過濾篩，用語大顆粒比例不多的物料篩選。雙層密閉式篩，即渦卷過濾篩，用于連續去掉大顆粒的物料篩選，振蕩篩的組成，由篩箱、傳動激振裝置、振蕩室、機座部分組成。

1、篩箱：篩箱由篩框、篩網、篩網架、夾箍、迷宮式、密封圈及出料盤組成，篩子和出料盤是通過四只特殊的快開式夾頭固定，拆裝調換篩網，只需扳下四只快開式手柄，即開脫下篩箱中的全部零件，至復原裝好，全過程只需1-2分鐘時間，這種結構特殊、對設備操作、清洗、維護保養極為方便。這種篩箱可以適應于固體或液體原料的過篩，出料盤的開口與水平夾角為23°，具有出料容易，篩選能力大等優點。

2、傳動激振裝置：傳動激振裝置是由電機、三角皮帶、橡膠撓性聯軸器，主軸兩端可調節的雙偏心重塊組成，這種可調節的雙偏心重塊激振裝置，通過橡膠撓性聯軸器來啟動，其優點是設備啟動和停機時，緩慢平穩，無沖擊現象，物料在篩網撒謊能夠不會破壞。

3、振蕩室：振蕩室是由住軸承座、振動器、振動器的懸吊裝置組成，懸吊裝置有上、下各三套“橡膠抗震架”組成，上面三套振動器按扎在主軸承座上、下面三套振動器安裝在機座上，上、下三套振動器的連接是通過低碳鋼懸吊棒連結，這種浮動懸吊式抗震結構使設備運轉平穩，噪音低，篩粉效率高，對機座影響小。

4、機座：機組是由機身及底座兩部分組成。底座下裝有四只可自由轉動的腳輪。移動方便靈活，機身設計為圓錐體，堅固穩定，工作時不移位，機座上開有檢查門，通過它，可以檢修電器，傳動部件，調節下偏心塊的相位角幾振幅。
